Pertanyaan

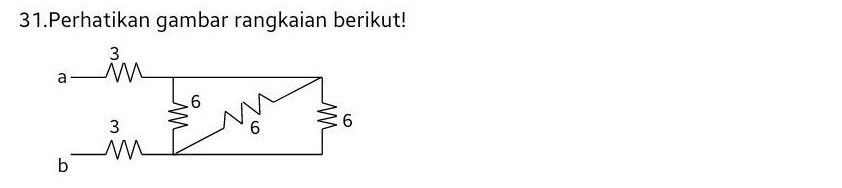

dari gambar tersebut, hambatan pengganti dari a ke b adalah... a. 4 ohm b. 8 ohm c. 12 ohm d. 8 ohm

dari gambar tersebut, hambatan pengganti dari a ke b adalah...

a. 4 ohm

b. 8 ohm

c. 12 ohm

d. 8 ohm

alt

10

1

Jawaban terverifikasi

Iklan

Iklan

Sumber W

Silver

27 April 2024 17:15

Jawaban terverifikasi

<p>Jawaban yang ebnar adalah B. 8 ohm</p><p>&nbsp;</p><p>Pembahasan :</p><p>Hambatan pengganti Paralel</p><p>1/Rp<sub>1</sub> = 1/6 + 1/6&nbsp;</p><p>&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;= 2/6</p><p>&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;= 1/3</p><p>Rp<sub>1</sub> = 3 ohm</p><p>&nbsp;</p><p>Diparalelkan lagi</p><p>1/Rp<sub>2</sub> = 1/Rp<sub>1</sub> + 1/6</p><p>&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;= 1/3 + 1/6</p><p>&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;= 2/6 + 1/6</p><p>&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;= 3/6</p><p>&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;= 1/2</p><p>Rp<sub>2</sub> = 2 ohm</p><p>&nbsp;</p><p>Mencari hambatan total (Rt)</p><p>Rt = 3 + Rp<sub>2</sub> + 3</p><p>&nbsp; &nbsp; &nbsp; = 3 + 2 + 3</p><p>&nbsp; &nbsp; &nbsp; = 8 ohm</p><p>&nbsp;</p><p>&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;</p>

Jawaban yang ebnar adalah B. 8 ohm



Pembahasan :

Hambatan pengganti Paralel

1/Rp1 = 1/6 + 1/6

             = 2/6

             = 1/3

Rp1 = 3 ohm



Diparalelkan lagi

1/Rp2 = 1/Rp1 + 1/6

             = 1/3 + 1/6

             = 2/6 + 1/6

             = 3/6

             = 1/2

Rp2 = 2 ohm



Mencari hambatan total (Rt)

Rt = 3 + Rp2 + 3

      = 3 + 2 + 3

      = 8 ohm
