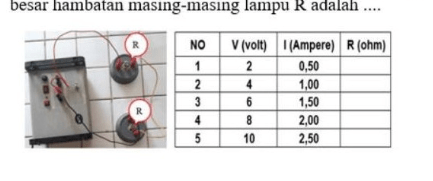

Dalam percobaan hukum ohm, dua buah lampu identik r dihubungkan dengan catu daya, seperti pada gambar. jika tegangan dari catu daya berubah dari 2 volt sampai 10 volt, dan kuat arus yang melalui lampu seperti tertera pada tabel, maka besar hambatan masing-masing lampu r adalah .... a. 5 ohm b. 4 ohm c. 2 ohm d. 3 ohm e. 6 ohm

<p>Jawaban yang benar adalah C. 2 ohm.</p><p>&nbsp;</p><p>Diketahui:</p><p>Dua lampu identik dengan hambatan = r</p><p>Data hasil percobaan hukum Ohm</p><p>&nbsp;</p><p>Ditanya:</p><p>r = ...?</p><p>&nbsp;</p><p>Jawab:</p><p>Konsep yang kita gunakan adalah hukum Ohm. Pada rangkaian listrik, hukum Ohm menyatakan:</p><p>“Kuat arus dalam suatu rangkaian berbanding lurus dengan tegangan pada ujung-ujung rangkaian dan berbanding terbalik dengan hambatan rangkaian”, secara matematis dirumuskan:</p><p>&nbsp;</p><p>I = V/R,</p><p>&nbsp;</p><p>dengan:</p><p>I = kuat arus (A)</p><p>V = tegangan (V)</p><p>R = hambatan listrik (ohm).</p><p>&nbsp;</p><p>Berdasarkan gambar yang diberikan, terdapat dua buah lampu identik yang hambatannya r disusun seri, sehingga hambatan totalnya adalah:</p><p>R = r + r</p><p>R = 2r.</p><p>&nbsp;</p><p>Dari hukum Ohm di atas, besar hambatan R nya adalah sama untuk setiap percobaan. Maka dari data ke-2 pada tabel diperoleh besar hambatan masing-masing lampu r yaitu:</p><p>R = V/I</p><p>2r = 4/1</p><p>2r = 4</p><p>r = 4/2</p><p>r = 2 ohm.</p><p>&nbsp;</p><p>Oleh karena itu, jawaban yang benar adalah C.</p>
