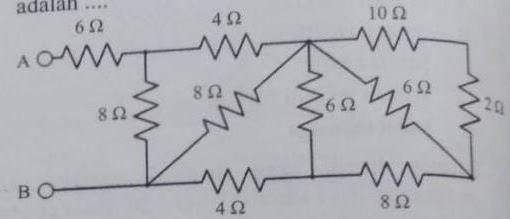

Besar hambatan pengganti RAB pada rangkaian ini adalah .... Α. 4 Ω Β. 6 Ω C. 8 Ω D. 10 Ω Ε. 12 Ω
41
1
Iklan
Y. Frando
07 Februari 2023 16:30
<p>Jawaban yang benar adalah D. 10 Ω.</p><p> </p><p>Diketahui:</p><p>Gambar rangkaian resistor</p><p> </p><p>Ditanya:</p><p>RAB = ...?</p><p> </p><p>Jawab:</p><p>Konsep yang kita gunakan adalah listrik dinamis. Rangkaian hambatan dibagi menjadi dua, yaitu sebagai berikut:</p><p>1. Seri, tidak ada percabangan yang ciri-cirinya yaitu:</p><p> </p><p>(a). Hambatan pengganti: Rs = R1 + R2 + ....</p><p>(b). Arus listrik: Is = I1 = I2 = ....</p><p>(c). Potensial: Vs = V1 + V2 + ....</p><p> </p><p>2. Paralel, terdapat percabangan yang ciri-cirinya yaitu:</p><p> </p><p>(a). Hambatan pengganti: 1/Rp = 1/R1 + 1/R2 + ....</p><p>(b). Arus listrik: Ip = I1 + I2 + ....</p><p>(c). Potensial: Vp = V1 = V2 = ....</p><p> </p><p>dengan:</p><p>R = hambatan listrik (ohm)</p><p>I = arus listrik (A)</p><p>V = beda potensial (V).</p><p> </p><p>Berdasarkan gambar pada soal, sederhanakan hambatan listrik dari paling kanan ke kiri.</p><p> </p><p>(a). 10 ohm dan 2 ohm seri</p><p>Rs1 = 10 + 2</p><p>Rs1 = 12 ohm.</p><p> </p><p>(b). 6 ohm dan Rs1 paralel</p><p>1/Rp1 = 1/6 + 1/12</p><p>1/Rp1 = 2/12 + 1/12</p><p>Rp1 = 12/3</p><p>Rp1 = 4 ohm.</p><p> </p><p>(c). 8 ohm dan Rp1 seri</p><p>Rs2 = 8 + 4</p><p>Rs2 = 12 ohm.</p><p> </p><p>(d). 6 ohm dan Rs2 paralel</p><p>1/Rp2 = 1/6 + 1/12</p><p>1/Rp2 = 2/12 + 1/12</p><p>Rp2 = 12/3</p><p>Rp2 = 4 ohm.</p><p> </p><p>(e). 4 ohm dan Rp2 seri</p><p>Rs3 = 4 + 4</p><p>Rs3 = 8 ohm.</p><p> </p><p>(f). 8 ohm dan Rs3 paralel</p><p>1/Rp3 = 1/8 + 1/8</p><p>Rp3 = 8/2</p><p>Rp3 = 4 ohm.</p><p> </p><p>(g). 4 ohm dan Rp3 seri</p><p>Rs4 = 4 + 4</p><p>Rs4 = 8 ohm.</p><p> </p><p>(h). 8 ohm dan Rs4 paralel</p><p>1/Rp4 = 1/8 + 1/8</p><p>Rp4 = 8/2</p><p>Rp4 = 4 ohm.</p><p> </p><p>(i). 6 ohm dan Rp4 seri</p><p>Rs5 = 6 + 4</p><p>Rs5 = 10 ohm.</p><p> </p><p>Nilai Rs5 di atas adalah nilai hambatan pengganti RAB yaitu 10 ohm.</p><p> </p><p>Oleh karena itu, jawaban yang benar adalah D.</p>
Jawaban yang benar adalah D. 10 Ω.
Diketahui:
Gambar rangkaian resistor
Ditanya:
RAB = ...?
Jawab:
Konsep yang kita gunakan adalah listrik dinamis. Rangkaian hambatan dibagi menjadi dua, yaitu sebagai berikut:
1. Seri, tidak ada percabangan yang ciri-cirinya yaitu:
(a). Hambatan pengganti: Rs = R1 + R2 + ....
(b). Arus listrik: Is = I1 = I2 = ....
(c). Potensial: Vs = V1 + V2 + ....
2. Paralel, terdapat percabangan yang ciri-cirinya yaitu:
(a). Hambatan pengganti: 1/Rp = 1/R1 + 1/R2 + ....
(b). Arus listrik: Ip = I1 + I2 + ....
(c). Potensial: Vp = V1 = V2 = ....
dengan:
R = hambatan listrik (ohm)
I = arus listrik (A)
V = beda potensial (V).
Berdasarkan gambar pada soal, sederhanakan hambatan listrik dari paling kanan ke kiri.
(a). 10 ohm dan 2 ohm seri
Rs1 = 10 + 2
Rs1 = 12 ohm.
(b). 6 ohm dan Rs1 paralel
1/Rp1 = 1/6 + 1/12
1/Rp1 = 2/12 + 1/12
Rp1 = 12/3
Rp1 = 4 ohm.
(c). 8 ohm dan Rp1 seri
Rs2 = 8 + 4
Rs2 = 12 ohm.
(d). 6 ohm dan Rs2 paralel
1/Rp2 = 1/6 + 1/12
1/Rp2 = 2/12 + 1/12
Rp2 = 12/3
Rp2 = 4 ohm.
(e). 4 ohm dan Rp2 seri
Rs3 = 4 + 4
Rs3 = 8 ohm.
(f). 8 ohm dan Rs3 paralel
1/Rp3 = 1/8 + 1/8
Rp3 = 8/2
Rp3 = 4 ohm.
(g). 4 ohm dan Rp3 seri
Rs4 = 4 + 4
Rs4 = 8 ohm.
(h). 8 ohm dan Rs4 paralel
1/Rp4 = 1/8 + 1/8
Rp4 = 8/2
Rp4 = 4 ohm.
(i). 6 ohm dan Rp4 seri
Rs5 = 6 + 4
Rs5 = 10 ohm.
Nilai Rs5 di atas adalah nilai hambatan pengganti RAB yaitu 10 ohm.
Oleh karena itu, jawaban yang benar adalah D.
