Pertanyaan

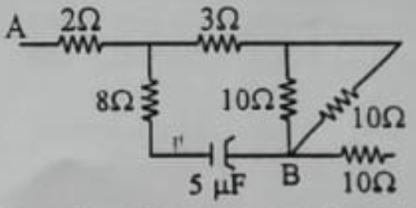

Besar hambatan pengganti antara titik A dan B adalah... a. 4 Ω b. 6 Ω c. 8 Ω d. 10 Ω e. 14 Ω
6
1
Iklan
ST
S. Tutut
Mahasiswa/Alumni Institut Teknologi Sepuluh Nopember
22 Agustus 2022 10:24
Jawaban terverifikasi
Jawaban : d. 10 ohm Diketahui : R1 = 2 ohm R2 = 3 ohm R3 = 10 ohm R4 = 10 ohm Ditanyakan : Hambatan total ? Pembahasan : Rangkaian seri merupakan suatu rangkaian yang tersusun tidak bercabang. Rs = R1 + R2 + ..... Rangkaian paralel merupakan suatu rangkaian yang tersusun secara bercabang. 1/Rp = 1/R1 + 1/R2 +.... dengan Rs = hambatan total rangkaian seri Rp = hambatan total rangkaian paralel R1, R2, ... = hambatan Maka diperoleh : Arus searah tidak dapat melewati kapasitor, sehingga cabang itu dapat dihilangkan dalam perhitungan hambatan pengganti, lihat pada gambar. 1. Menghitung hambatan paralel 1/Rp = 1/R3 + 1/R4 1/Rp = 1/10 + 1/10 1/Rp = 2/10 Rp = 10/2 Rp = 5 ohm 2. Menghitung hambatan total Rtot = R1 + R2 + Rp Rtot = 2 + 3 + 5 Rtot = 10 ohm Jadi, hambatan total sebesar 10 ohm.
· 3.7 (3)
