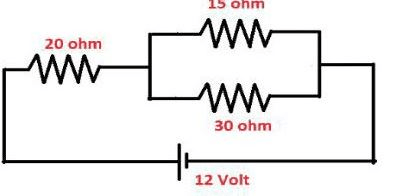

Besar arus pada resistor 20 ohm sebesar... a. 2 A b. 1 A c. 20 A d. 12 A e. 0,4 A

Hai Setiawan A, Jawaban : e. 0,4 A Penjelasan : Hukum Ohm menjelaskan bahwa apabila tegangan listrik dinaikkan maka arus listrik akan ikut naik. Sebaliknya apabila tegangan listrik diturunkan maka arus listrik akan ikut turun. Hukum Ohm dapat dirumuskan sebagai berikut: V = I.R di mana V = Tegangan (volt) I = Arus (ampere) R = Hambatan (Ω) Karakteristik rangkain seri : Itotal = I1 = I2 = I3 = … Vtotal = V1 + V2 + V3 + … Rtotal = R1 + R2 + R3 + … Karakteristik rangkain Paralel : Itotal = I1 + I2 + I3 + … Vtotal = V1 = V2 = V3 = … 1/R total = 1/R2 + 1/R3+.... Diketahui : R = 20 Ω, 15 Ω dan 30 Ω V = 12 Volt Ditanya : I pada R = 20 Ω....? Penyelesaian : Rangkaian paralel: 1/Rp = 1/15 + 1/30 1/Rp = 2/30 + 1/30 1/Rp = 3/30 Rp = 30/3 Rp = 10 Ω Rangkaian seri Rs = 20 + Rp Rs = 20 + 10 = 30 Ω(Rtot) arus total: I = V/R I = 12/30 I = 0,4 A karena hambatan 20 Ω diangkai seri maka besar arus di resistor 20 Ω sama dengan I total I = 0,4 A Jadi besar arus pada resistor 20 Ω sebesar 0,4 A (E)
