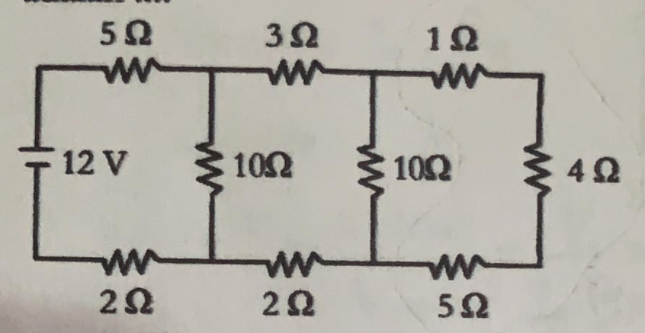

Besar arus listrik yang melewati hambatan 1 Ω pada gambar rangkaian listrik DC berikut adalah .... a. 0,05 A b. 0,25 A c. 0,75 A d. 1,25 A e. 2,50 A

Halo Adik, kakak bantu jawab ya :) Jawabannya adalah B. 0,25 A Pembahasan Hukum Ohm menyatakan besar arus yang mengalir pada rangkaian sebanding dengan tegangan dan berbanding terbalik dengan hambatan V = I x R dengan: V = tegangan (V) I = arus (A) R = hambatan (Ω) Diketahui: R1 = 5 Ω R2 = 2 Ω R3 = 10Ω R4 = 3 Ω R5 = 2 Ω R6 = 10Ω R7 = 1 Ω R8 = 5 Ω R9 = 4 Ω V = 12 V Ditanya: I di R7 Jawab: --> menentukan Rs1 (R7, R8, R9) Rs1 = R7 + R8 +R9 = 1 + 5 + 4 = 10 Ω -->menentukan Rp1 (R6 dan Rs1) 1/Rp1 = 1/R6 +1/Rs1 1/Rp1 = 1/10 +1/10 1/Rp1 = 2/10 Rp1 = 5 Ω --> menentukan Rs2(Rp1, R4, R5) Rs2 = Rp1 + R4 +R5 = 5 + 3 + 2 = 10 Ω -->menentukan Rp2 (R3 dan Rs2) 1/Rp2 = 1/R3 +1/Rs2 1/Rp2 = 1/10 +1/R10 1/Rp2 = 2/10 Rp2 = 5 Ω -->menentukan Rt(Rp2, R1, R2) Rt = Rp2 + R1 +R2 = 5 + 5 + 2 = 12 Ω -->menentukan I total I = V/Rt I = 12/12 = 1 A Karena nilai hambatan R3 dan Rs2 yang dihubungkan secara paralel adalah sama maka nilai arus yang mengalir juga sama dikeduanya yaitu 1/2 dari I yaitu 0,5 A Hambatan pada Rs1 dan R6 yang dihubungkan secara paralel juga sama maka nilai arus yang mengalir juga sama dikeduanya yaitu 1/2 dari 0,5 A yaitu 0,25 A 1 Ω berada pada Rs1 sehingga nilai arusnya adalah 0,25 A Jadi, besar arus listrik yang melewati hambatan 1 Ω adalah 0,25 A Jawaban yang benar adalah B
