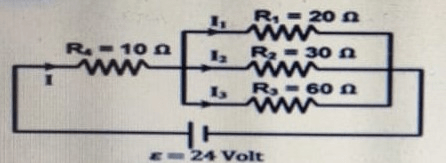

Besar arus listrik pada R2 adalah... a. 0,4 A b. 0,2 A c. 0,3 A d. 0.5 A

Hai Angga, kaka bantu jawab ya :) Besar arus listrik pada R2 adalah 0,4 A (Opsi A) Arus listrik merupakan banyaknya muatan yang mengalir tiap detik. Menurut hukum Ohm, kuat arus / arus listrik sebanding dengan beda potensial dan berbanding terbalik dengan hambatan pada rangkaian. V = I. R I = V/R Dengan: V = beda potensial (Volt) I = kuat arus (A) R = hambatan (Ohm) Hambatan pengganti pada rangkaian seri dapat ditentukan dengan menggunakan rumus: Rs = R1+R2+... Dengan: Rs = hambatan pengganti rangkaian seri (Ohm) R1 = hambatan 1 (Ohm) R2 = hambatan 2 (Ohm) Pada rangkaian seri, arus yang mengalir pada tiap hambatan adalah sama dengan arus pada rangkaian, namun tegangannya berbeda. Sedangkan hambatan pengganti pada rangkaian paralel dapat ditentukan dengan rumus: 1/Rp = 1/R1+1/R2+... Dengan : Rp = hambatan pengganti rangkaian paralel (Ohm) R1 = hambatan 1 (Ohm) R2 = hambatan 2 (Ohm) Pada rangkaian paralel, tegangan pada masing-masing hambatan adalah sama dengan tegangan pada rangakaian paralel, namun kuat arusnya berbeda pada masing-masing. Diketahui: R1 = 20 Ohm R2 = 30 Ohm R3 = 60 Ohm R4 = 10 Ohm V rangkaian = 24 V Ditanya: I2 ...? Pembahasan: Besar arus pada R2 dapat ditentukan dengan hukum Ohm: I2 = V2/R2 Maka, kita perlu mencari besar V2 terlebih dahulu. Besar V2 sama dengan V pada rangkaian paralel. Untuk menentukan V rangkaian paralel, kita cari V rangkaian serinya terlebih dahulu. Vseri = I rangkaian. R seri Rangkaian pada soal terdiri dari rangkaian seri dan paralel, 1/Rp = 1/R1+1/R2+1/R3 1/Rp = 1/20+1/30+1/60 1/Rp = (3+2+1)/60 1/Rp = 6/60 Rp = 60/6 Rp = 10 Ohm Rtot = Rp + R4 Rtot = 10 + 10 Rtot = 20 Ohm I rangkaian = V rangkaian / Rtot I rangkaian = 24/20 I rangkaian = 1,2 A maka, Vseri adalah: V seri = I rangkaian . R4 V seri = (1,2)(10) V seri = 12 V Sehingga, V paralel dapat ditentukan dengan: V rangkaian = Vseri + V paralel 24 = 12 + V paralel V paralel = 24-12 V paralel = 12 V karena V2 = V paralel, maka I pada R2 dapat ditentukan dengan: I2 = V2/R2 I2 = 12/30 I2 = 0,4 A Jadi, besar arus pada R2 adalah 0,4 A (Opsi A)
