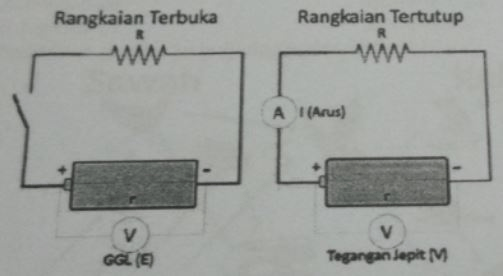

Berikut ini gambar rangkaian ggl baterai berikut! GGL dapat ditemui pada rangkaian terbuka. Karena pada rangkaian tersebut tidak ada aliran listrik yang mengalir. Besar ggl disimbolkan dengan €. € = I x (r + R). Sebaliknya, apabila energi listrik yang dihasilkan dialirkan pada sebuah rangkaian tertutup, maka besar beda nilai potensialnya disebut tegangan jepit yang disimbolkan dengan V = I x R, atau V = € - I.r Berdasarkan pernyataan di atas hubungan tegangan jepit dan ggl adalah .... a. nilai tegangan jepit lebih kecil dibandingkan GGL b. nilai tegangan jepit lebih besar dibandingkan GGL c. nilai GGL sama dengan tegangan jepit d. nilai GGL lebih kecil daripada tegangan jepit

Jawaban dari soal tersebut yaitu a. nilai tegangan jepit lebih kecil dibandingkan GGL. Gaya Gerak Listrik (GGL) adalah sebuah sumber listrik memiliki komponen yang bisa mengubah energi tertentu menjadi energi listrik. Apabila listrik yang dihasilkan tidak dialirkan ke suatu rangkaian. Besar ggl disimbolkan dengan €. € = I x (r + R). Apabila energi listrik yang dihasilkan dialirkan pada sebuah rangkaian tertutup, maka besar beda nilai potensialnya disebut tegangan jepit yang disimbolkan dengan V. V = I × R, atau V = € – I.r Dimana: V = Beda nilai potensial (V) I = Kuat arus listrik (A) R = Besar hambatan dalam rangkaian (ohm) r = Besar hambatan sumber tegangan (ohm) € = Gaya Gerak Listrik (GGL) (V) Dari persamaan V = € – I.r dapat diketahui bahwa nilai tegangan jepit lebih kecil dibandingkan dengan gaya gerak listrik. Jadi, pernyataan yang benar yaitu a. nilai tegangan jepit lebih kecil dibandingkan GGL.
