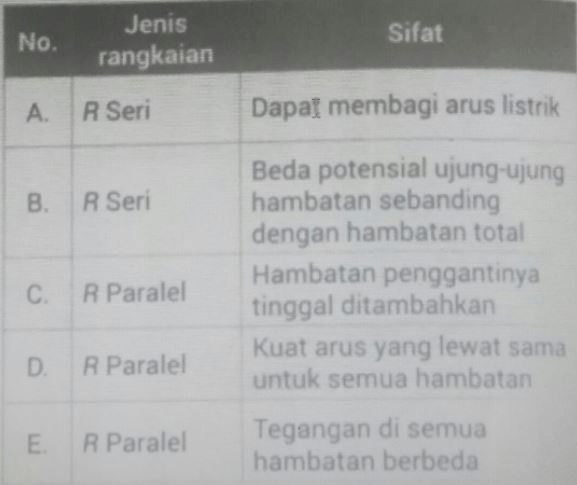

Berikut diberikan data tentang sifat-sifat rangkaian hambatan seri dan paralel. Data yang tepat adalah .....

Hai, Shesar. Jawaban pertanyaan ini adalah B. Pembahasan: Untuk menjawab pertanyaan ini, perlu dipahami bahwa: 1. Rangkaian seri merupakan rangkaian pembagi tegangan, namun kuat arus yang melewati rangkaian seri akan sama untuk semua hambatan. Besar tegangan pada tiap hambatan sebanding pada beda potensial ujung-ujung hambatan berdasarkan persamaan hukum ohm V= IR. 2. Rangkaian paralel merupakan rangkaian pembagi arus. Pada rangkaian paralel, nilai tegangan di setiap hambatan sama. Berdasarkan hukum ohm I = V/R, maka besarnya kuat arus pada tiap hambatan berbanding terbalik dengan nilai hambatannya. Berdasarkan penjelasan tersebut: A. Data A salah, karena rangkaian seri tidak membagi arus listrik, namun membagi tegangan. B. Data B benar sesuai penjelasan poin ke-1 di atas. C . Data C salah, karena untuk mencari hambatan pengganti paralel menggunakan persamaan : 1/RP = 1/R1 + 1/R2 + ... +1/RN D. Data D salah, karena rangkaian paralel merupakan rangkaian pembagi arus. E. Data E salah, karena tegangan di semua hambatanyang tersusun paralel adalah sama. Jadi, Data yang tepat adalah Beda potensial pada ujung-ujung hambatan di rangkaian seri sebanding dengan hambatan total (B).
