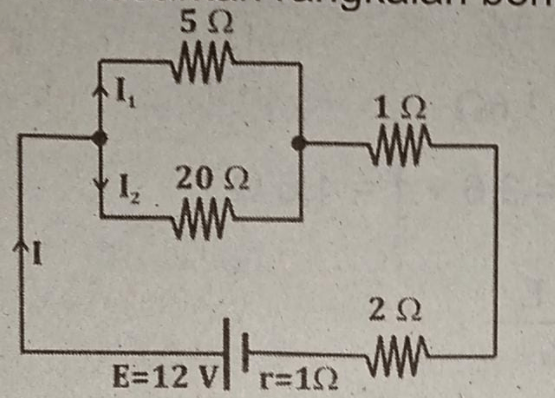

Berdasarkan rangkaian berikut, tentukan tegangan jepit !

Halo Fania, jawaban untuk soal ini adalah 10,5 V. Diketahui: E = 12 V r = 1 ohm R1 = 5 ohm R2 = 20 ohm R3 = 1 ohm R4 = 2 ohm Ditanyakan: V? Pembahasan: GGL dalam baterai merupakan gaya gerak listrik pada baterai yang berfungsi untuk mengalirkan arus listrik pada rangkaian listrik. Persamaan umumnya adalah: I = E / (R + r) I = Kuat arus listrik (A) E = GGL dalam baterai (V) R = hambatan luar baterai (ohm) r = hambatan dalam baterai (ohm) (1). Mencari Rp Perhatikan pada gambar, R1 dan R2 dirangkai secara paralel, sehingga disini kita harus cari tahu terlebih dahulu hambatan pengganti untuk rangkaian paralel tersebut: 1/Rp = 1/R1 + 1/R2 1/Rp = 1/5 + 1/20 1/Rp = (4 + 1)/20 1/Rp = 5/20 Rp = 20/5 Rp = 4 ohm (2). Mencari R R disini adalah hambatan total luar baterai, perhatikan pada gambar, R3, R4, dan Rp dirangkai secara seri, sehingga hambatan totalnya menjadi: R = Rp + R3 + R4 R = 4 + 1 + 2 R = 7 ohm (3). Mencari I Untuk mencari kuat arus yang mengalir pada rangkaian, kita bisa gunakan persamaan: I = E / (R + r) I = 12 / (7 + 1) I = 12 / 8 I = 1,5 A (4). Mencari V V disini adalah tegangan jepit. Tegangan jepit tidak bergantung pada hambatan dalam baterai, sehingga besar V bisa kita cari dengan menggunakan persamaan hukum Ohm: V = I x R V = 1,5 x 7 V = 10,5 V Jadi, besar tegangan jepitnya adalah 10,5 V.
