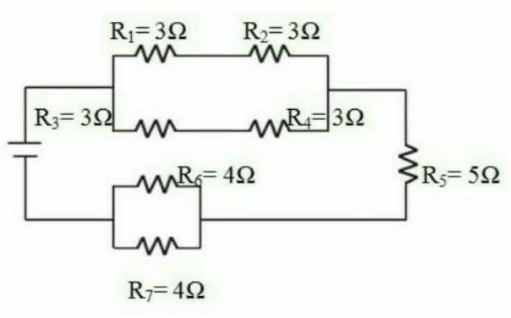

Berapakah total hambatan dalam rangkaian berikut?

Jawaban yang benar adalah 10 Ω. Hambatan listrik atau resistansi adalah kemampuan suatu bahan penghantar untuk menghambat aliran arus listrik. Prinsip dalam susunan seri hambatan listrik adalah : » Hambatan pengganti sama dengan jumlah dari tiap hambatan listriknya. Rs = R1 + R2 + R3 + ... dengan : Rs = hambatan pengganti seri (Ω) R1, R2, R3 = hambatan listrik (Ω) Prinsip dalam susunan paralel hambatan listrik adalah : » Kebalikan Hambatan penggantinya sama dengan jumlah dari kebalikan tiap-tiap hambatan. 1/Rp = 1/R1 + 1/R2 + 1/R3 +... dengan : Rp = hambatan pengganti paralel (Ω) Diketahui : R1 = R2 = R3 = R4 = 3 Ω R5 = 5 Ω R6 = R7 = 4 Ω Ditanya : R total = ...? Pembahasan : Hambatan R1 dan R2 dirangkai seri serta R3 dan R4 dirangkai seri : Rs1 = R1 + R2 Rs1 = 3 + 3 = 6 Ω Rs2 = R3 + R4 Rs2 = 3 + 3 = 6 Ω Hambatan R6 dan R7 dirangkai paralel : 1/Rp1 = 1/R6 + 1/R7 1/Rp1 = 1/4 + 1/4 1/Rp1 = 2/4 Rp1 = 2 Ω Hambatan Rs1 dan Rs2 dirangkai paralel : 1/Rp2 = 1/Rs1 + 1/Rs2 1/Rp2 = 1/6 + 1/6 1/Rp2 = 2/6 Rp2 = 3 Ω Hambatan Rp1, Rp2 dan R5 dirangkai seri : R total = Rp1 + Rp2 + R5 R total = 2 + 3 + 5 R total = 10 Ω Jadi total hambatan pada rangkaian tersebut adalah 10 Ω.
