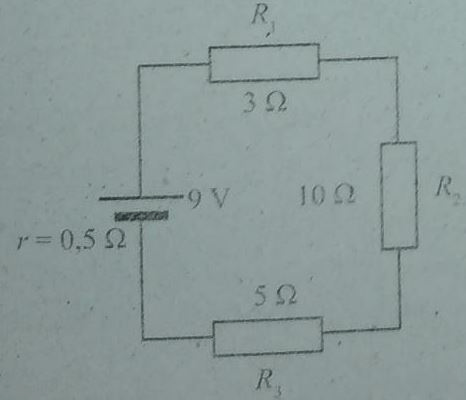

Berapakah arus listrik dan tegangan jepit dari rangkaian listrik berikut?

D. Dian · Accepted Answer

Halo Jona, jawaban yang benar adalah 0,48 A dan 8,64 V.

Diketahui:
r = 0,5 Ω
R1 = 3 Ω
R2 = 10 Ω
R3 = 5 Ω
ε = 9 V

Ditanyakan:
I dan VR = ...?

Pembahasan:
Untuk mengerjakan soal tersebut dapat menggunakan rumus berikut.
1. Mencari kuat arus (I).
Dengan menggunakan hukum Ohm:
I = ε/(R + r)
dimana:
I = kuat arus (A)
V = tegangan (V)
R = hambatan (Ω)
r = hambatan dalam (Ω)

Hambatan total :
R = R1 + R2 + R3
R = 3 + 10 + 5
R = 18 Ω

maka:
I = 9/(18 + 0,5)
I = 0,48 A

2. Mencari tegangan jepit (VR).
Tegangan jepit adalah nilai tegangan yang terukur ketika suatu sumber tegangan di hubungkan dengan hambatan/beban.
VR = I.R
dimana:
VR = tegangan jepit (Volt)
I = kuat arus (A)
R = hambatan (Ω)

maka:
VR = (0,48)(18)
VR = 8,64 V

Jadi, arus listrik dan tegangan jepit dari rangkaian listrik berikut adalah 0,48 A dan 8,64 V.
