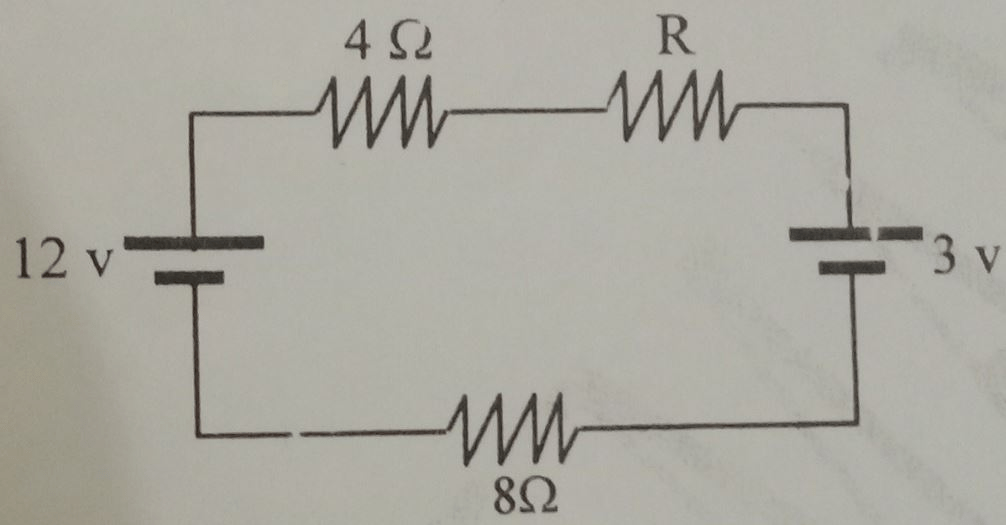

Beberapa baterai dan resistor dirangkai seperti gambar. Bila tegangan jepit pada hambatan 8 Ω adalah 4 volt, maka nilai R adalah... a. 2 Ω b. 3 Ω c. 4 Ω d. 5 Ω e. 6 Ω

Jawaban dari pertanyaan tersebut adalah b. 3 Ω. Diketahui : R1 = 4 Ω R2 = R Ω R3 = 8 Ω ε1 = 12 V ε2 = 3 V VR3 = 8 V Ditanyakan : R... ? Penyelesaian : Untuk mecari hambatan R kita dapat menggunakan hukum kirchoff II sebagai berikut : ∑ε + ∑V = 0 ∑ε + ∑IR = 0 dimana : ∑ε = jumlah GGl sumber arus (V) ∑V = jumlah penurunan tegangan (V) I = kuat arus listrik (A) R = hambatan listrik (Ω) 1. Mencari arus rangkaian menggunakan hukum Ohm Pada soal diketahui tegangan pada 8 Ω adalah 4 Volt, maka kita bisa mencari arus rangkaian tersebut, karena ketika rangkaiannya seri maka arus yang masuk pada setap hambatan adalah sama I rangkaian = I3 I3 = V3 / R3 I3 = 4 / 8 I3 = 0,5 A 2. Mencari Hambatan R Asumsikan bahwa arah arus searah dengan arah jarum jam. ∑ε + ∑IR = 0 I. R1 + I . R2 + ε1 + I . R3 - ε2 + = 0 0,5 . 4 + I . R + 3 + 0,5 . 8 - 12 = 0 2 + R+ 3 + 4 - 12 = 0 - 3 + R = 0 R = 3 Ω Jadi jawabannya adalah b. 3 Ω.
