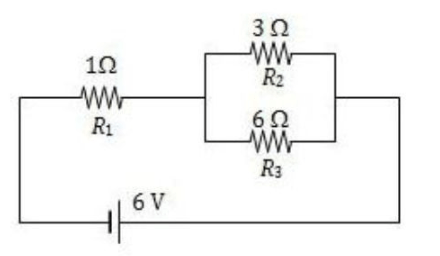

arus listrik yang mengalir pada hambatan R2 adalah ....

Jawaban soal ini adalah 4/3 A Diketahui: R1= 1 ohm R2= 3 ohm R3= 6 ohm V= 6 V Ditanya: I2=…? Jawab: Hukum ohm menyatakan bahwa kuat arus listrik sebanding dengan tegangan dan berbanding terbalik dengan hambatannya. Hukum ohm dirumuskan dengan: I= V/R Dimana: I= kuat arus (A) V = tegangan (V) R= hambatan (ohm) Rangkaian paralel merupakan rangkaian yang hambatanya disusun secara bercabang. Rangkaian paralel dirumuskan dengan: 1/Rp = 1/R1 + 1/R2 +… Vp= V1= V2=… Ip= I1 +I2 +… Rangkaian seri merupakan rangkaian yang disusun secara berjajar atau berderet. Rangkaian seri dirumuskan dengan: Rs= R1 +R2 + … Vs= V1 +V2 +… Is = I1 + I2 + … Dimana: Rp= Hambatan paralel (ohm) Rs= Hambatan seri (ohm) R1= hambatan 1 (ohm) R2= hambatan 2 (ohm) Vp= Tegangan paralel (V) Vs= tegangan seri (V) V1= tegangan hambatan 1 (V) V2= teganagan hambatan 2 (V) Is= kuat arus seri ( A) Ip= kuat arus paralel (A) I1= kuat arus hambatan 1 (A) I2= kuat arus hambatan 2 (A) Sehingga: Hambatan 2 dan 3 1/Rp = 1/R2 + 1/R3 1/Rp = 1/3 + 1/6 1/Rp = 2/6 + 1/6 1/Rp = 3/6 Rp = 2 ohm Hambatan Rp dan R1 Rs = Rp + R1 Rs= 2 + 1 Rs= 3 ohm I= V/ Rs I= 6/3 I= 2 A I= Ip= I1= 2 A Vp= Ip.Rp Vp= 2. 2 Vp= 4 V Karena susunan paralel maka Vp= V2= V3= 4 V I2= V2/R2 I2= 4/3 A Jadi kuat arus pada hambatan 2 adalah 4/3 A
