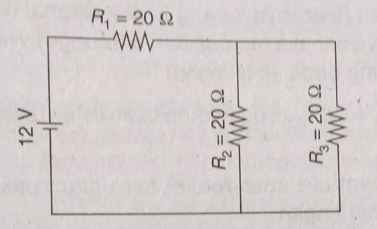

Ana akan merangkai rangkaian listrik dengan tiga buah resistor dengan hambatan sama yaitu 20Ω dan sumber tegangan 12 Vseperti gambar berikut. Ternyata Ana tidak mendapatkan baterai 12 V sehingga harus diganti dengan baterai 9 V. Agar arus yang diasilkan tetap sama, maka yang harus dilakukan Ana adalah... A. mengganti R1 menjadi 12,5 Ω B. membuat R1, R2, dan R3 menjadi seri C. mengganti nilai masing-masing resistor menjadi 50 Ω D. merangkai dua baterai menjadi seri E. merangkai dua baterai menjadi pararel

Question

Jawaban : A. mengganti R1 menjadi 12,5 Ω

Diketahui :

R1 = R2 = R3 = 20 Ω

V = 12 V

V' = 9 V

Ditanya :

Perlakuan yang benar ?

Pembahasan :

Hukum Ohm adalah hukum yang menyatakan bahwa besar kuat arus yang mengalir pada suatu penghantar sebanding dengan beda potensial antara ujung-ujung penghantar.

V = I × R

dengan

V = tegangan (volt)

I = kuat arus listrik (A)

R = hambatan (ohm)

a. Menghitung hambatan total

1/Rp = 1/R2 + 1/R3 = 1/20 + 1/20 = 2/20 --> Rp = 20/2 = 10 ohm

Rtot = R1 + Rp = 20 + 10 = 30 ohm

b. Menghitung arus listrik

I = V/Rtot

I = 12/30 = 0,4 A

c. Pernyataan yang benar

A. mengganti R1 menjadi 12,5 Ω (BENAR)

Rtot = R1 + Rp = 12,5 + 10 = 22,5 ohm

I = V/R = 9/22,5 = 0,4 A

B. membuat R1, R2, dan R3 menjadi seri (SALAH)

Rtot = R1 + R2 + R3 = 20 + 20 + 20 = 60 ohm

I = V/R = 9/60 = 0,15 A

C. mengganti nilai masing-masing resistor menjadi 50 Ω (SALAH)

1/Rp = 1/R2 + 1/R3 = 1/50 + 1/50 = 2/50 --> Rp = 50/2 = 25 ohm

Rtot = R1 + Rp = 50 + 25 = 75 ohm

Dengan demikian, perlakuan yang benar adalah mengganti R1 menjadi 12,5 Ω.
