Question

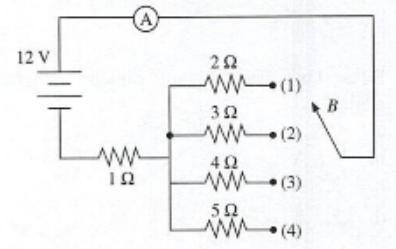

amperemeter A dalam diagram berikut ini menunjukkan 3 ampere ketika sakelar B bersentuhan dengan terminal ....
A. (1)
B. (2)
C. (3)
D. (4)

Y. Frando · Accepted Answer

Jawaban yang benar adalah B. (2).

Diketahui:
I = 3 A
V = 12 V
R1 = 1 ohm

Ditanya:
Terminal penghubung yang mana = ...?

Jawab:
Konsep yang kita gunakan adalah hukum Ohm. Pada rangkaian listrik, hukum Ohm menyatakan:
“Kuat arus dalam suatu rangkaian berbanding lurus dengan tegangan pada ujung-ujung rangkaian dan berbanding terbalik dengan hambatan rangkaian”, secara matematis dirumuskan:

I = V/R,

dengan:
I = kuat arus (A)
V = tegangan (V)
R = hambatan listrik (ohm).

Berdasarkan penjelasan di atas, maka besar hambatan listrik kedua yang harus disambungkan adalah:
I = V / R
I = V / (R1 + R2)
3 = 12/ (1 + R2)
1 + R2 = 12/3
R2 = 4 - 1
R2 = 3 ohm.

Ini artinya, sakelar B bersentuhan dengan terminal (2).

Oleh karena itu, jawaban yang benar adalah B.
