Perhatikan gambar rangkaian listrik berikut! Jika S1 dibuka dan S2 ditutup, lampu yang menyala adalah ....

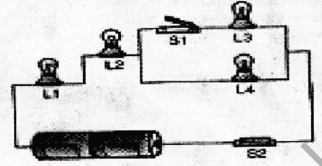

Perhatikan gambar rangkaian listrik berikut!

Jika S1 dibuka dan S2 ditutup, lampu yang menyala adalah ....

L1, L2, L3
L1, L2, L4
L2, L3, L4
L1, L3, L4

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

M. Robo

Master Teacher

Jawaban terverifikasi

Jawaban

lampu yang menyala pada rangkaian listrik di atas adalah lampu 1 (L1), lampu 2 (L2), dan lampu 4 (L4). Dengan demikian, pilihan jawaban yang tepat adalah B.

Pembahasan

Arus listrik dapat mengalir pada suatu rangkaian listrik tertutup dengan keadaan saklar yang tertutup. Saat arus listrik mengalir melewati lampu, maka lampu tersebut akan menyala. Pada gambar tersebut, keadaan saklar pertama terbuka, sehingga arus listrik tidak dapat mengalir melewati lampu 3. Arus listrik hanya mengalir melewati lampu 1, lampu 2, dan lampu 4, karena saklar 2 dalam keadaan tertutup. Sehingga, lampu yang menyala pada rangkaian listrik di atas adalah lampu 1 (L1), lampu 2 (L2), dan lampu 4 (L4). Dengan demikian, pilihan jawaban yang tepat adalah B.

Arus listrik dapat mengalir pada suatu rangkaian listrik tertutup dengan keadaan saklar yang tertutup. Saat arus listrik mengalir melewati lampu, maka lampu tersebut akan menyala. Pada gambar tersebut, keadaan saklar pertama terbuka, sehingga arus listrik tidak dapat mengalir melewati lampu 3. Arus listrik hanya mengalir melewati lampu 1, lampu 2, dan lampu 4, karena saklar 2 dalam keadaan tertutup. Sehingga, lampu yang menyala pada rangkaian listrik di atas adalah lampu 1 (L1), lampu 2 (L2), dan lampu 4 (L4). Dengan demikian, pilihan jawaban yang tepat adalah B.
