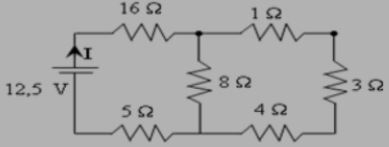

Perhatikan gambar rangkaian listrik berikut! Jika hambatan dalam baterai diabaikan, berdasarkan data yang diperlihatkan pada gambar maka besar kuat arus listrik (I) adalah.... a. 1,5 ampere b. 1,0 ampere c. 2,0 ampere d. 0,5 ampere

Jawaban yang benar adalah D. 0,5 Ampere Caranya : Diket : R1 = 1 ohm R2 = 3 ohm R3 = 4 ohm R4 = 8 Ohm R5 = 16 Ohm R6 = 5 Ohm V = 12,5 volt Ditanya : i ? Jawab : Dengan prinsip rangkaian seri dan rangkaian paralel, besar hambatan total rangkaian adalah : R1, R2 dan R3 adalah rangkaian seri : * Rs1 = R1 + R2 + R3 Rs1 = 1 + 3 + 4 Rs1 = 8 Ohm Resistor R4 paralel dengan Rs1, maka * 1/Rp1 = 1/Rs1 + 1/R4 1/Rp1 = 1/8 + 1/8 1/Rp1 = 2/8 Rp1 = 8/2 Rp1 = 4 ohm Resistor R5, R6 dan Rp1 tersusun secara seri, sehingga * R total = R5 + R6 + Rp1 R total = 16 + 5 + 4 R total = 25 Ohm Arus listrik yang mengalir adalah i = V / R dengan i = arus listrik (A) V = tegangan (Volt) R = hambatan (Ohm) i = 12,5 / 25 i = 0,5 Ampere Jadi besar kuat arus listrik (i) adalah 0,5 Ampere
